手把手教你装机(F450机架+Naza-M Lite )

精华 19
手机看帖 62 32114
不少新手模友在购买F450和Naza-M系列飞控时,表示从安装调试到飞机成功起飞的一套流程太难、太繁琐。楼主想说其实并不难,只是你装机的姿势不对。

以下面三套装备为模友详细介绍F450机架+Naza-M Lite组合从装机到FLY的正确姿势。

装备如下:
F450机架、脚架、NAZA-M LITE飞控、GPS、格氏电池及充电器、动力套装、乐迪AT9遥控器及R9DS接收机。

F450机架

脚架

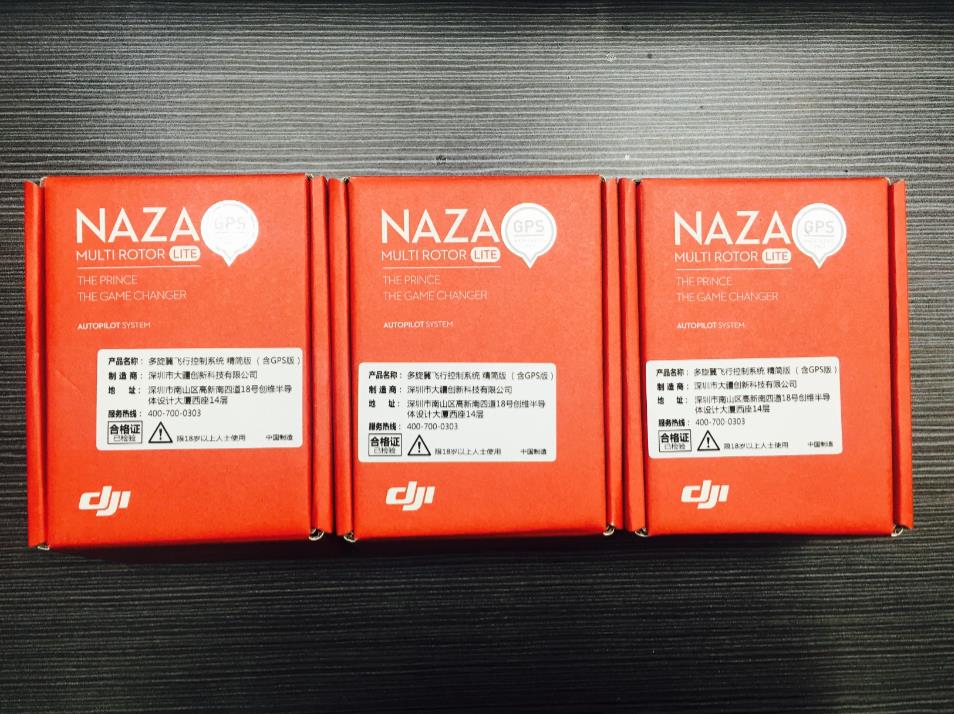

NAZA-M LITE飞控
3-NAZA-M LITE特写.jpg

GPS

格氏电池

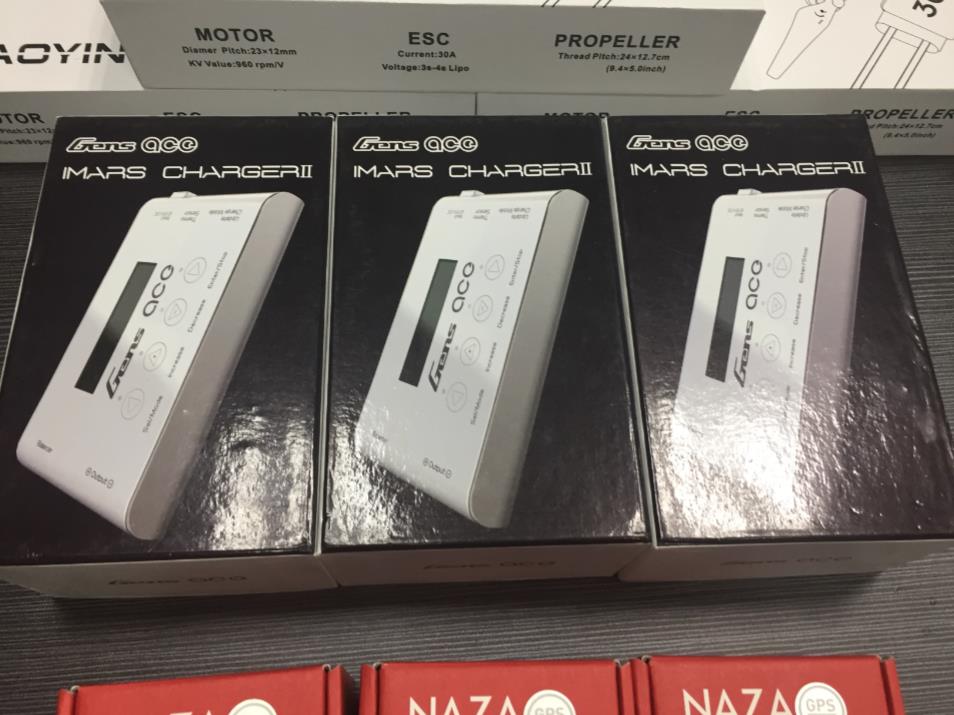

充电器

动力套装

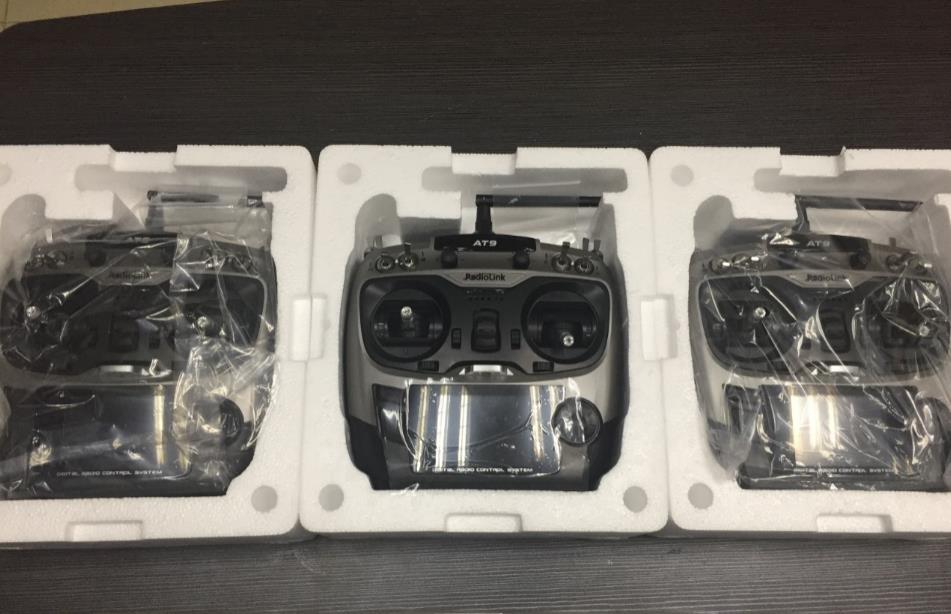

乐迪AT9遥控器

工具:剪刀、螺丝套装

进入正题
首先进行F450机架安装。

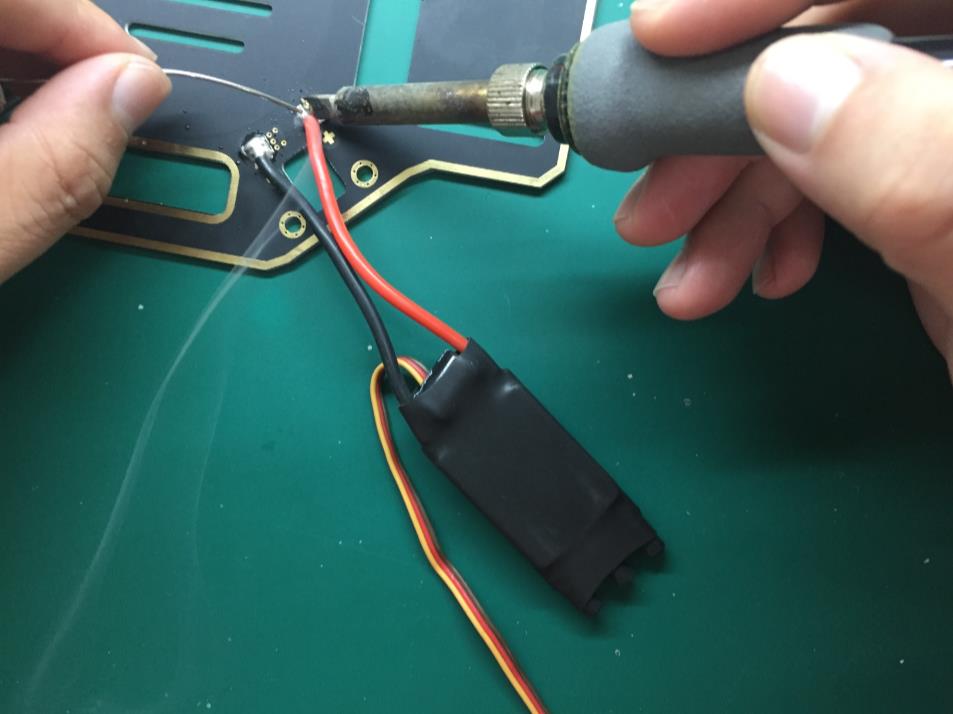

1.将四个电调焊接至机身下板,红正黑负

2.并焊好动力电接口,再将多功能模块的电源接口焊接至电源焊盘上。

焊接完成

3.用万用表检查电路是否连通。
4.用螺丝将电机固定在机臂上,并将机臂安装在机身下板上。

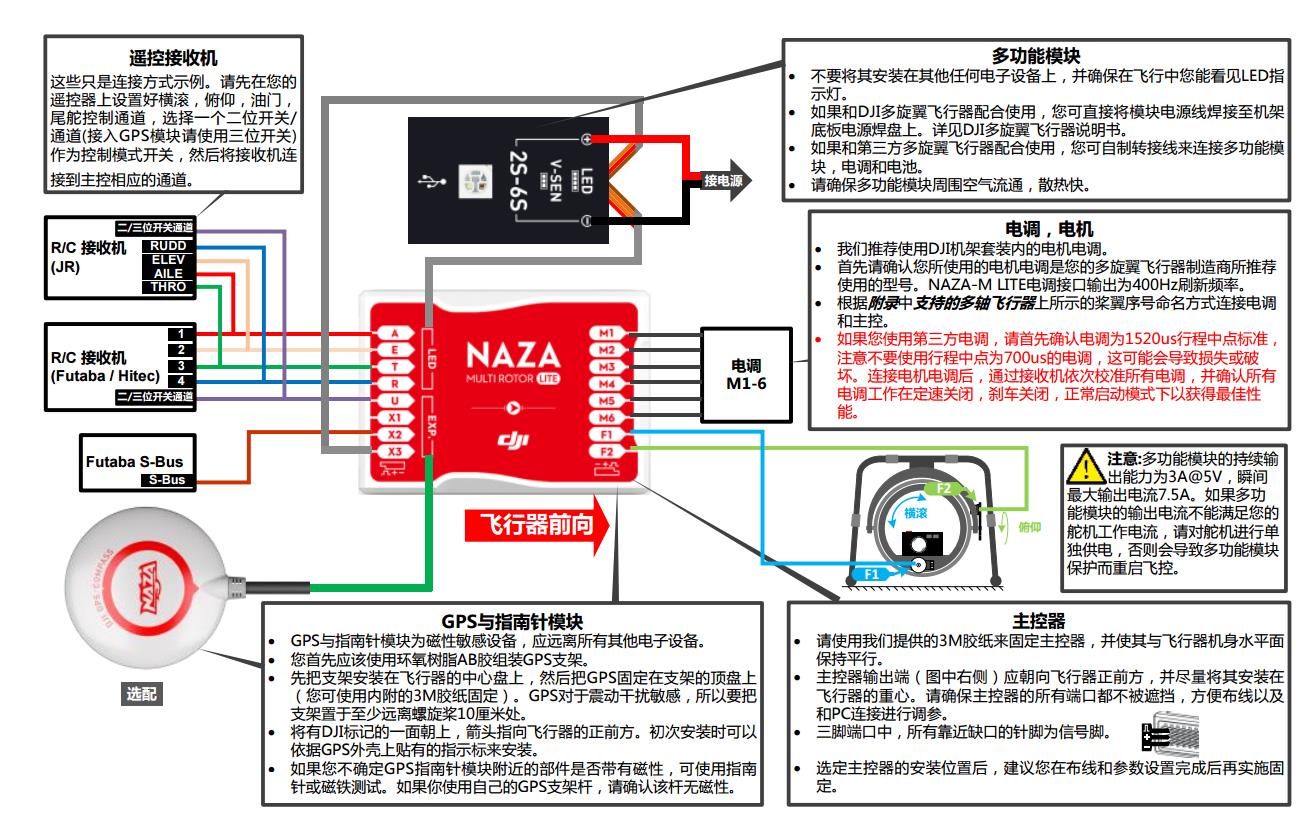

然后安装主控及接线,接线按官网Naza-M Lite用户手册连接图连接即可。

具体步骤如下:
1.确定机头方向,一般选择红色机臂为机头,按下图确定M1-M4,将M1-M4的信号线对应连接至主控的M1-M4接口。

2.将电源模块的四口LED线连接至主控的LED接口三口信号线连接主控X3接口

3.接收机连接至主控,将接收机1-5的信号线对应连接至主控的A、E、T、R、U接口。

4.确定主控箭头指向飞机机头,贴上3M胶固定,并使其与飞行器机身平面保持平行,并固定LED及接收机。

5.用扎带绑好连接线,再安装机身上板,拧紧所有螺丝。

6. 将GPS接口连接至主控的EXP接口,用3M胶固定GPS连接杆。

7.固定GPS模块,注意GPS箭头方向指向机头,将连接线缠绕在机臂和连接杆上并用扎带固定


机身主体基本完成,检查机身固定是否牢固、接线是否出错。

然后组装脚架并用扎带固定至飞行器机身下板。

开始软件调试步骤
然后通过USB线连接LED至电脑,运行DJINAZAM Lite Assistant开始软件调试步骤。
(DJI NAZAM Lite Assistant调参软件和驱动安装程序在官网即可下载)

1.选择飞行器类型

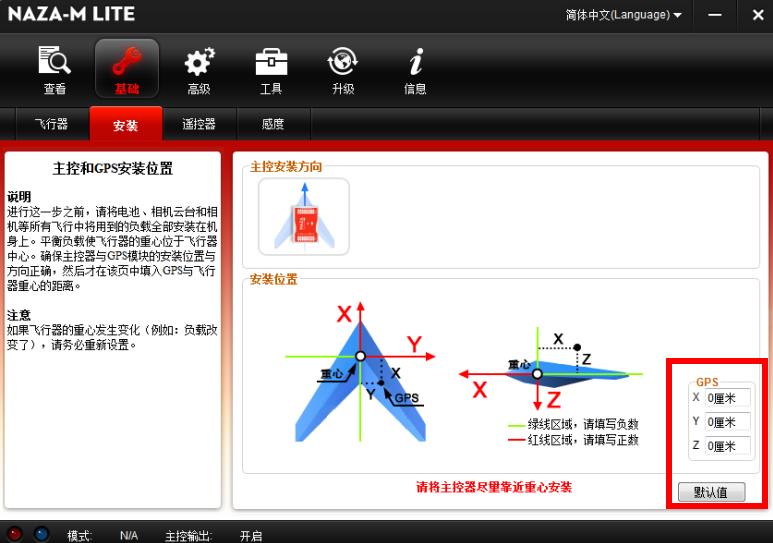

2.GPS设置
根据软件界面提示,填入 GPS位置与飞机重心的相对距离,注意 X、Y 与 Z 轴的方向

3.设置遥控器
首先切换R9DS接收机为PWM模式,然后在软件界面选择接收机类型,根据不同的接收机选择不同的接收机类型,这里我选择的是普通的接收机。成功连接接收机后,根据调试软件界面上的提示校准遥控器,并检查通道是否正常,是否反向,控制模式切换是否顺利

4.感度设置
感度设置通常采用默认参数就足够,默认值为 100%。但是,不同的多旋翼飞行器因为型号、电子调速器、电机和螺旋桨的不同会导致感度不同,具体可以参考下图作调整。

一般如果感度过大将导致飞行器在该参数所对应的方向上的振荡;如果过小将导致飞行器难以控制。调节飞行器的俯仰、翻滚、飞行航向和垂直方向的感度让飞行器拥有更好的飞行表现。建议每次在原来的基础上改动小于10%,每次改动参数过大极有可能让飞行器难以控制导致炸机

李工调试过程

李工试飞测试1


李工试飞测试2



完成三台的测试,飞机成功组装,等待客户先来收机。

此教程为F450的装机调试,更多附加功能设置如智能方向控制、马达怠速速度等建议参考官方的用户手册,相关链接如下

NAZA-M LITE装机视频:http://www.dji.com/cn/naza-m-lite/video
NAZA-M LITE使用常见问题:http://www.dji.com/cn/naza-m-lite/faq
DJI NAZAM Lite 调参软件下载:http://www.dji.com/cn/naza-m-lite/download



对产品有任何疑问,装机中遇到任何问题,欢迎在帖子下方留言。
