自己实验的，飞机还没装好，无偿发出来，造福各位QX100飞友。
第一步，其实不用拆很多的，找到天线触点就好了，天线是设计成可以轻松取下来的。


第二部是装上馈线，注意同轴线屏蔽层需要接地。然后在挂绳孔穿个洞把线穿出来我这里在wifi触点用了非焊接安装，方便以后相机还原。


然后我用的是MCX插头，不喜欢SMA。太重太大。

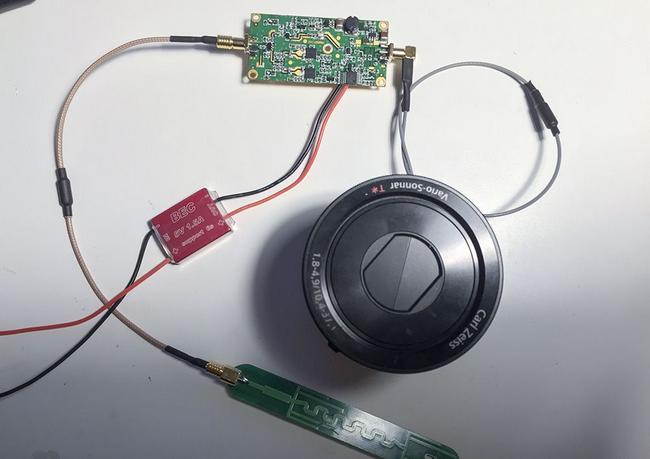

加上2000mW的功放一次实验成功。


测试了500mW功放 2000mW 和4000mW。因为QX100RF是微功率的，对wifi功放要求并不是很高。
于是在500mWRF功率在－40dBm 2000mW是－36dBm 4000mW是－27dBm
这样两三百米连中继都不需要。如果加上大功率地面中继能传多远。。。大家可以试试。我这个解决方案重量在5克左右，包含线，功放天线。另外还需要个小型BEC给功放供电。
零件都是某宝上轻易能买到的，大家不谢。深藏功与名

下面是2000mw的功率对比


这是造福大疆想挂QX100的人，接受是5.8G的，何况没人用433遥控吧，36，72M的还是有的吧。而且本人测试过2.4GFASST，2000mw没有干扰（QX100图传占20MHz，2.4G有100M带宽呢，山寨控掐波，抗干行或不行那我就不是我问题了）

bolome

大神非常厉害，-27dbm还是有点小，中继还是省不下

flyinsky

学习学习，大神就是厉害

刺客大师

樓主學電子的？
