【Touchsky测评】Phantom 4 Pro系列测评-相机到底升级了多少?

精华 29
手机看帖 59 8898
无人机行业发展迅猛,Touch老师认为其主要发展方向主要有两大类,一是飞行器的智能程度,二是航拍相机的画质。

大疆作为无人机行业的领头羊,今年动作频繁 ,新品一波接着一波,这次更是一口气更新了“精灵”和“悟”两大产品线,发布了Phantom 4的升级版–Phantom 4 Pro,和大家期待已久的Inspire 2。

Touchsky拿到产品也是马不停蹄的做了一系列的测评,我们先来看看今天的测评主角Phantom 4 Pro (以下简称P4P),相机画质方面到底提升了多少:
相机外观:从外观上看,云台相机的形状和颜色基本没有变化,但在尺寸上 P4P比P4大了一圈,这就意味着,P4的ND滤镜不能用在P4P上了。
传感器:在此之前精灵系列的无人机搭载的相机传感器都是1/2.3英寸,P4P首次使用了1英寸的传感器,传感器大小几乎升级了四倍,这也是相机最大的提升。
分辨率:

传感器的升级自然带来了分辨率的提升,P4P的分辨率可达2000万像素。相比P4的1200万像素,单点像素面积由之前的1.55 μm增加到2.4 μm,像素单位面积的增加,带来的好处就是更高的信噪比和更广的动态范围。

可以看到P4P的2000万像素有更多的图像细节,图像边缘更锐利。画面看起来更干净。

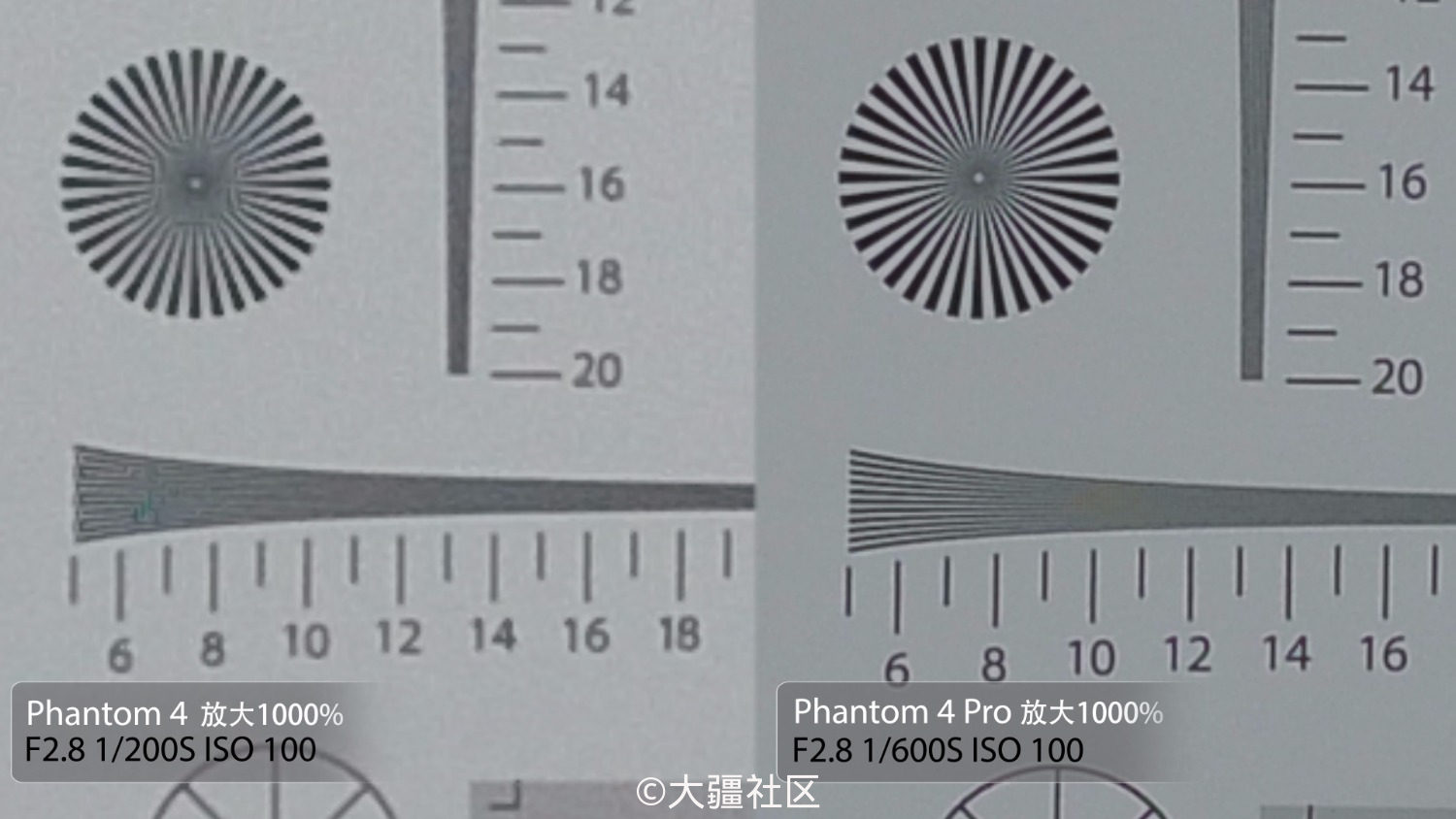

我们拍摄了一张图像测试卡,由于条件有限,我们把两台飞机先后放在同一位置,拍摄同一张测试卡,然后放大图像的局部对比如下;
说明:由于测试环境的光源指标有限,测试图标未充满画面,所以上图中的数字不能代表相机实际分辨率线对的读数,但是由于两台飞机的拍摄环境一样,因此可以横向对比其分辨率在细节处的表现。
在室外拍摄大楼的效果如下图,放到若干倍后可以看到P4P能过捕捉到更多的图像细节,如玻璃上的投影。
可以看到P4P的2000万像素有更多的图像细节,图像边缘更锐利。画面看起来更干净
P4P f2.8 1/1000 iso100
P4 f2.8  1/320  iso100
暗光表现:

由于P4P传感器像素单位面积的增加,在弱光环境下,每个像素点的进光量也因此增加了,所以图片噪点就会相应减少。在照片拍摄模式下P4的 ISO调整范围在100-1600, P4P 则高达100 – 12800。

以下是使用P4P拍摄的4k视频的截图,没有做过任何处理。迎加Touch老师微信:wetouchsky,给大家发夜景实拍素材。
P4P  4k 30p 视频截图 ISO 1600
P4P  4k 30p 视频截图 ISO 1600
我们对比测试了在相同的ISO下,  P4P和P4 的弱光表现。下面是两台飞机实拍的jpeg样张,未做过任何处理,并给大家提供了DNG原图下载 ,大家可下载原图仔细对比一下,P4P的暗光表现到底如何。
P4 ISO 200 f2.8 2S
P4 ISO 400 f2.8 1/3S
P4P ISO 400 f2.8 1/3S
P4 ISO 800 f2.8 1/6S
P4P ISO 800 f2.8 1/6S
P4 ISO 1600 f2.8 1/15S
P4P ISO 1600  f2.8  1/15
由于P4的ISO只能调节到1600,以下图片都来自P4P。
P4P ISO 3200 f2.8 1/25
P4P ISO 6400 f2.8 1/80
P4P ISO  12800 f2.8  1/120s
摩尔纹:

摩尔纹是数码照相机或者扫描仪等设备上的感光元件出现的高频干扰,会使图片出现彩色的高频率条纹,对于相机来说,如果设计时在镜头上安装低通滤波器会有很好效果,但会影响照片锐度。所以摩尔纹也是衡量一个相机画质的一个指标。
(图片来自网络)
从测试来看, P4和P4P的摩尔纹控制都很好,可以看到,图中密集的楼层,完全没有摩尔纹。而且还可以看到P4P拍摄的楼层的线条更加清晰和锐利。
P4 iso 100  f2.8  1/700s  原图
P4P iso 100 F5.6  1/320s 原图 说明:由于这组照片的主要对比是P4P和P4的抗摩尔纹表现,曝光和色温有所差别,但对比较摩尔纹的影响可以忽略。
自动对焦:

P4P相比于P4增加了自动对焦功能,不像P4那样焦点是一直固定在无穷远处。由于P4P使用了可对焦镜头,所以在拍摄时可通过点击屏幕来对焦,如下图点击屏幕将焦点放在拍摄主体对象上
可变光圈:

P4P 增加了可变光圈,可控范围在f2.8-f11,相比之前的光圈固定来说,强光环境下,在调整快门依然不能得到正确曝光的情况下,可以通过缩小光圈来调整曝光。
机械快门:

P4P还增加了机械快门,最高支持1/2000秒,电子快门最高支持1/8000秒。当小于等于1/2000秒时,会自动切换成电子快门。机械快门在拍照片时,对于高速运动的物体时,能够有效的减少拖影,减少画面中的一些畸变。

如下图,使用相同的快门时间,拍摄高速转动的风扇,可以看到P4的电子快门拍摄的风扇叶完全变形。
这里科普一下机械快门和电子快门的区别。

机械快门:就是依靠相机内的弹簧或者机械部件,或者通过电磁驱动器来控制快门的打开和闭合。

电子快门:而电子快门严格意义上不存在快门,它是通过感光器的通电断电来实现控制曝光时间的,相比机械快门,它节省空间,成本低,稳定性高,无寿命概念,可以设定极短的曝光时间。

电子快门又可以分为卷帘快门和全局快门。全局快门(CCD多采用这种)的曝光方式是同一时间,传感器上的所有像素同时接受光源,然后再转化成电子信号,所以这种曝光方式对于抓拍高速移动的物体有着非常好的优势。但是采用全局快门方式曝光的传感器很难达到很高的像素。

为了提高传感器的像素问题,就有了卷帘快门的曝光方式,这也是目前CMOS最常使用的一种曝光方式(目前大疆的全部相机都是采用这种方式)。CMOS的曝光过程大致可理解为断电—曝光—通电(光信号转换成电信号成像)。而且CMOS的曝光过程采用的是从上至下逐行扫描的方式进行的, CMOS的这种工作方式叫做卷帘快门。
那为什么P4P要引入机械快门呢?因为机械快门在一定程度上减少拖影,不过只是针对照片拍摄。对于视频拍摄,拍视频时机械快门并没什么优势。

由于电子快门是通过控制传感器的通电时间来控制曝光时间的,而对于卷帘快门,传感器在接受曝光时从上至下的扫描,如果这时拍摄对象为高速运动的物体,就会出现变形。
使用机械快门拍照,就是为了避免曝光和逐行转换同时进行会造成拖影,而机械快门会把这个过程进行分解,快门挡板的作用就是遮挡光线。其过程是:首先,根据相机设定的快门时间,快门打开,传感器进行曝光,但是不进行光电信号转换,然后快门关闭,阻止传感器接受曝光。最后,传感器从上至下的来扫描数据。这样,在进行从上之下的扫描时就不会出现畸变了。

4K升格:

P4P增加了4k(4096×2160) 60p的升格拍摄,高分辨率、高帧频和高动态范围是目前摄影机的主要方向。在这么小的一个体积下能做到100Mbps 的4k 60p实属不易。
H265编码:

P4P增加了新的视频编码 H.265。
H.265是ITU-T VCEG 继H.264之后所制定的新的视频编码标准。其优点是压缩效率高,在较高的压缩比下依然能够保证优质的图像质量。

想了解更多关于H265的资料的可以看看这篇文章(http://www.4k123.com/thread-6369-1-1.html

但是H.265的编码器对后期软件的支持还不是很完善,部分播放器可以播放,但很多后期软件都不支持,我们试了AE,PR,Edius ,DaVici Resolve,FCP,都无法成功导入,在导入PR时提示“ Codec missing or unavailable”

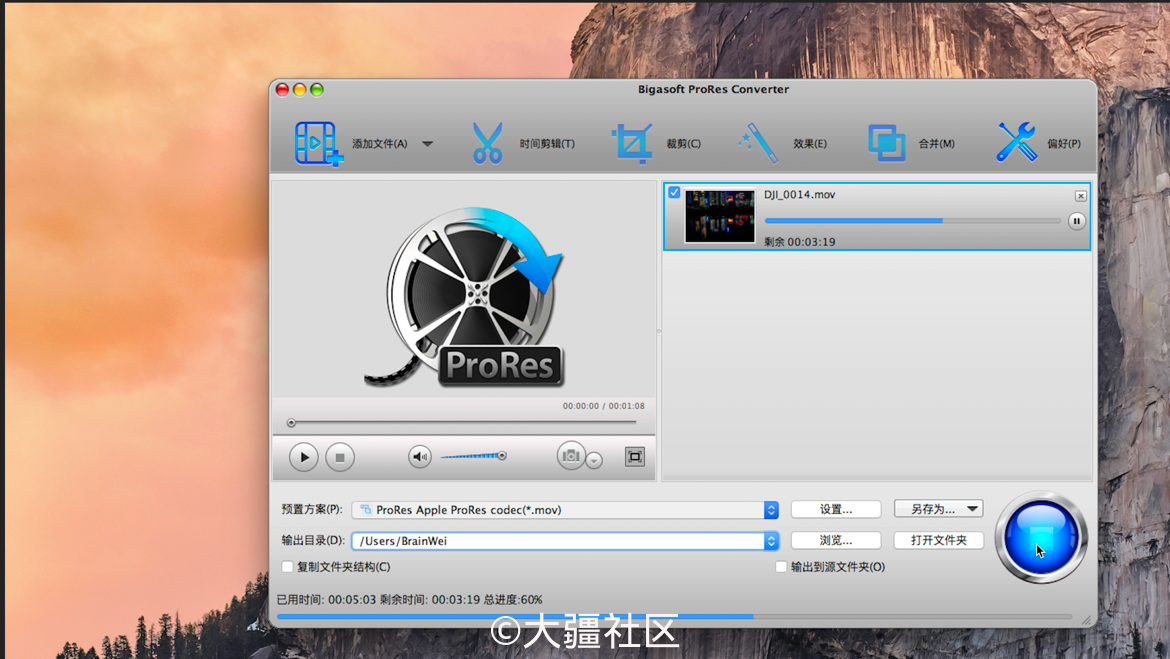

那如果想使用拍摄的H.265视频,只能转码了,这里推荐一个转码软件:
Bigasoft ProRes Converter
下载地址:
由于外链不稳定,可以关注微信下载
在公众号回复“软件下载”即可获得下载本软件的地址
回复“素材下载”即可获得以上照片DNG格式的原片下载地址

总结

单独看相机方面,综合比较下来,,无论是传感器、分辨率、帧速率、弱光高感、解析度等,P4P的相机都有了质的提升。对于那些个人旅行航拍,小型航拍工作室来说,如果很再乎画质, P4P是个很不错的选择。
