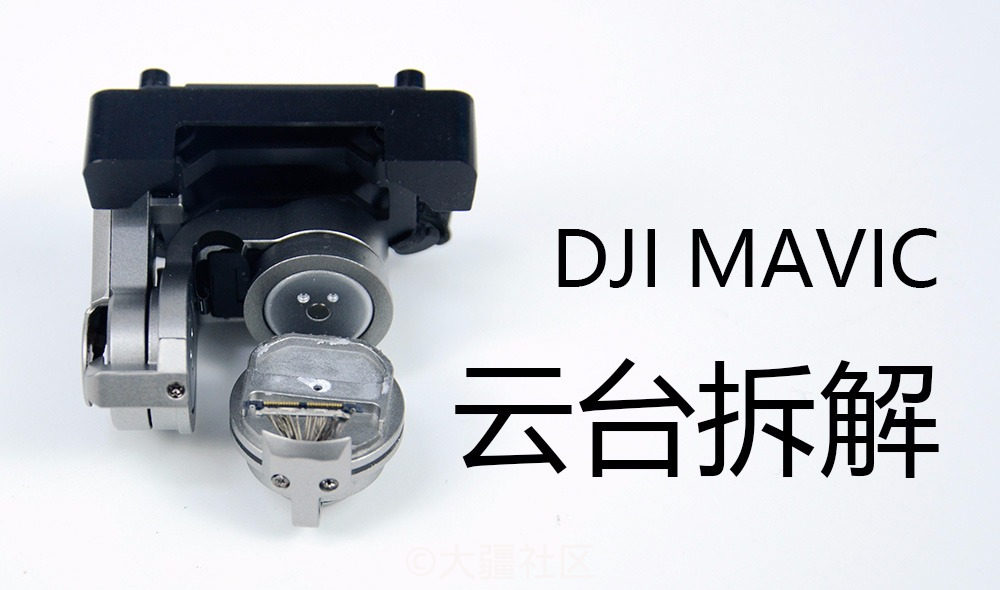

DJI MAVIC云台部分拆解

 5
手机看帖 50 27379
炸机导致云台排线断裂,返修DJI直接给换了新云台,一方面很好奇排线断裂是不是有必要必须换整个云台,另一方面也没有见到过这个已量产的体积最小的三轴云台的拆解图片,就自己拆开来看看。

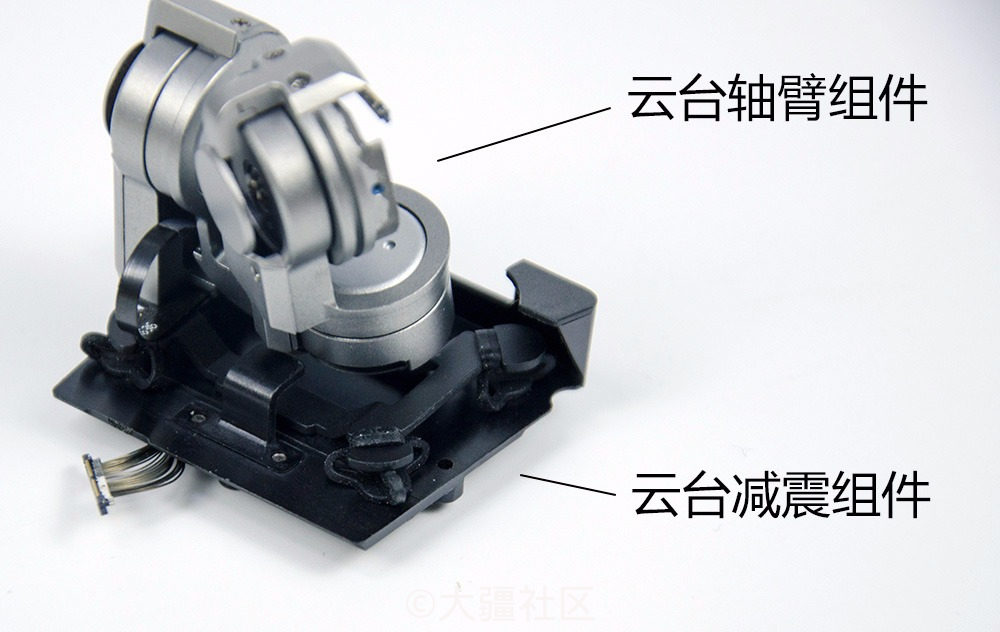

云台整体分成两部分,减震组件使用螺丝与机身固定,轴臂组件使用橡胶“挂”在上面,并且还有三个限位挡板

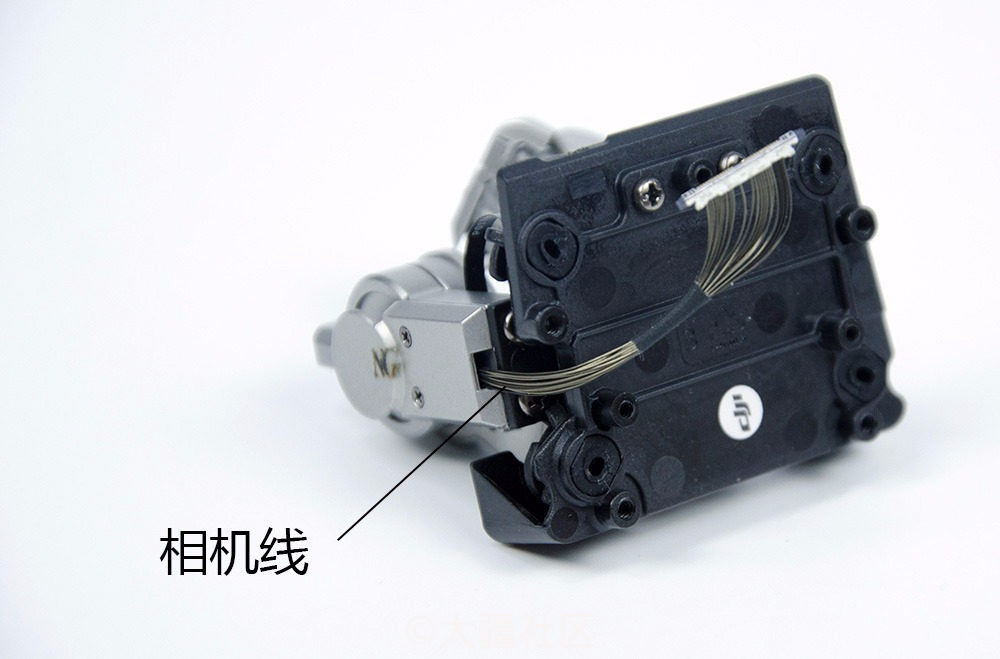

这里本身应该还可以看到电机的排线,但是炸机直接让排线连根断掉了,所以……

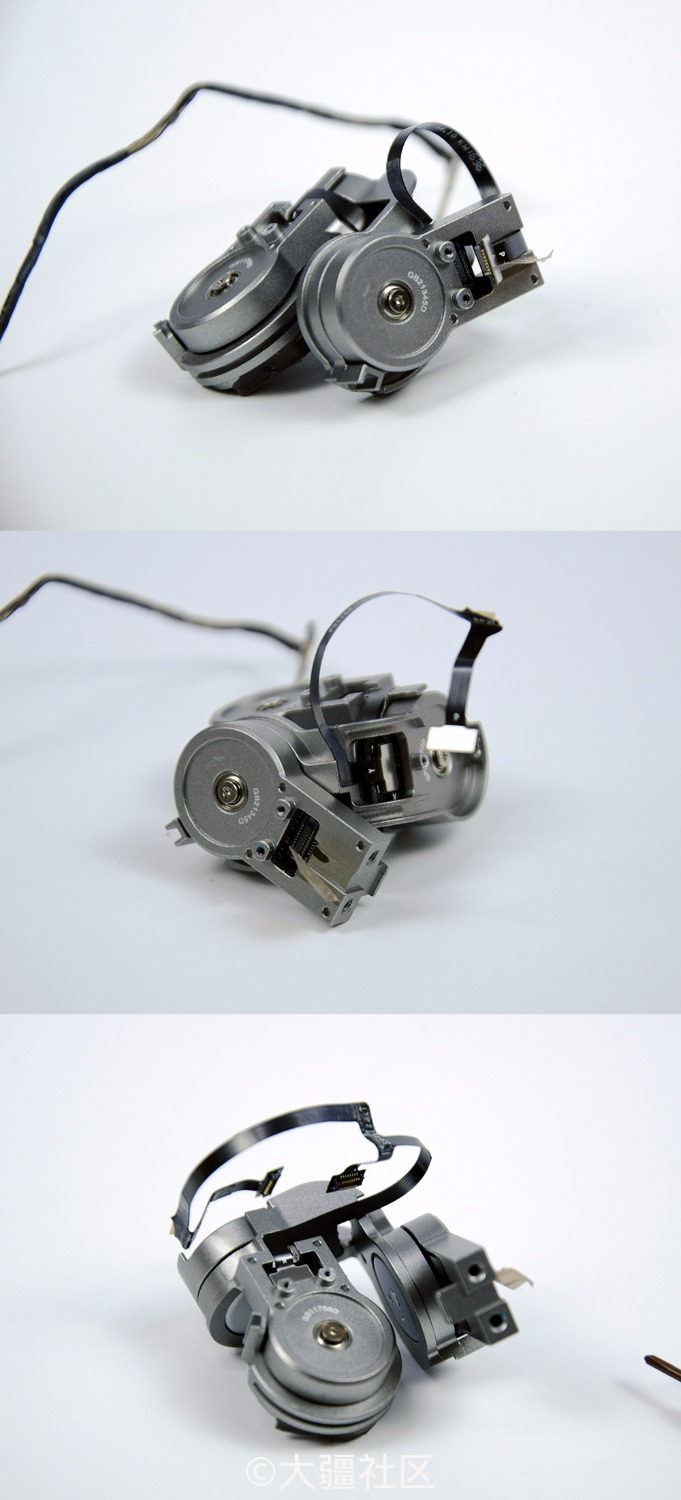

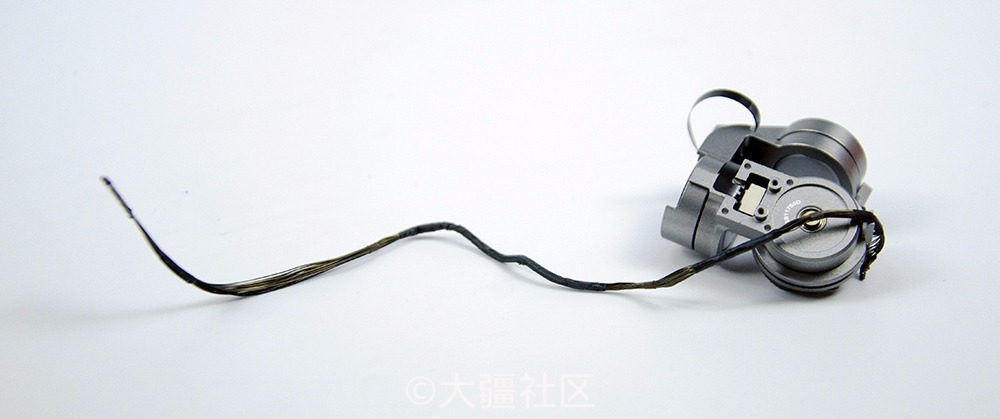

小小的身体里拉出来这么长,铁线虫吗?

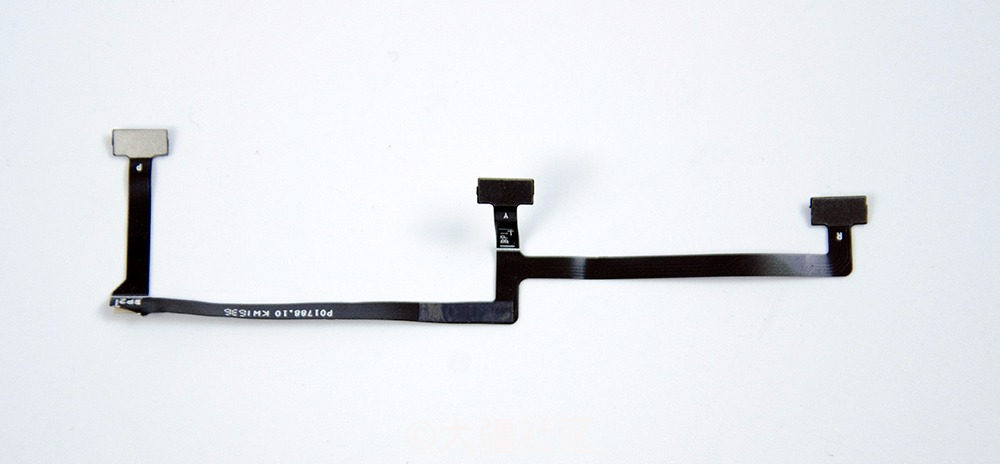

这张图我想说,明明排线是独立的,为什么排线断了不可以单独更换排线呢?是因为工时考虑吗?
谁能送我一根新排线……

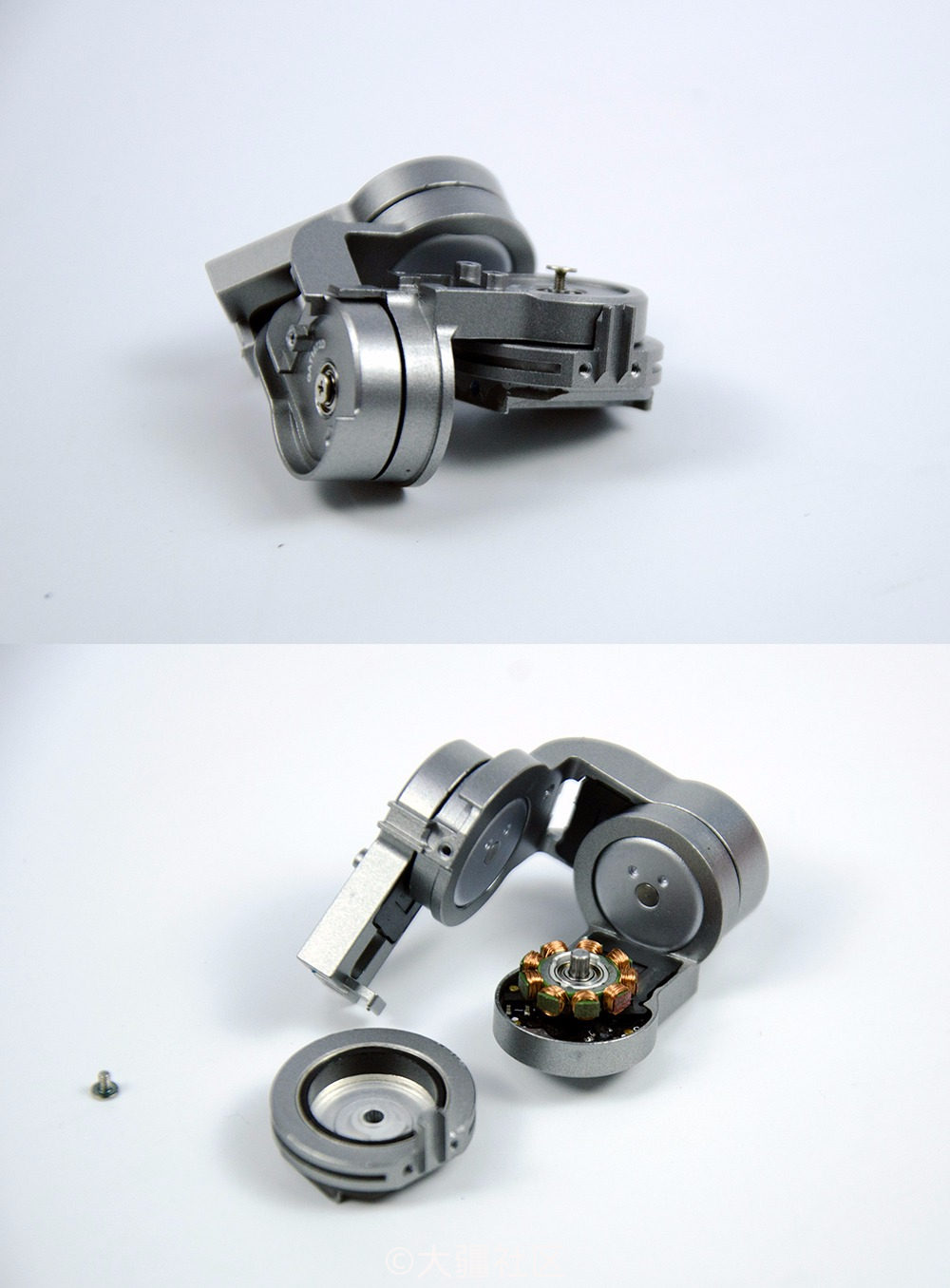

电机部分找了很久也没有找到拆开的办法,最后半暴力拆开了一个,就不再继续拆下去了
最后想问一句,云台排线到底能选择修吗?
评论
上传
你需要登录之后才能回帖    登录 | 注册
flynow  Mavic Pro认证用户 2017-1-11 2#
就和汽车4s一样啊,维修都是换模块,否则人员培训,物料供应,管理成本估计要上涨无数。。。
如影随行  Mavic 2 Zoom认证用户 2017-1-11 3#
楼主的云台怎么没有相机啊。
chary  Goggles认证用户 2017-1-11 4#
可以修,只是现在和4S店或笔记本电脑一样,售后只会换板卡,换总成。你要找小的修理店。
石榴姐  超级版主 2017-1-11 5#
楼主,最好不要擅自拆卸云台啦,安装后也需要进行标定的,还是建议您寄回。
微信关注“DJI大疆服务”,获取最全面的大疆产品教学视频,及时的售后服务动态,最实用的飞行指引和专业的技术支持,都在这里
静悄悄的飞行  Mavic Mini认证用户 2017-1-11 6#
够详细,了解了云台的结构。
楼主  Mavic Pro认证用户 2017-1-11 7#
石榴姐超级版主2017-1-11 14:00
楼主,最好不要擅自拆卸云台啦,安装后也需要进行标定的,还是建议您寄回。
石榴姐没仔细看帖
赤土  Mavic Pro认证用户 2017-1-11 8#
可以留着做备件用。以后与大家互通有无。

sange  Mavic Pro认证用户 2017-1-11 9#
果然水好深
小金猪嘟嘟  Mavic Pro认证用户 2017-1-11 10#
官方维修一定是换总成。
Sniper  Mavic Pro认证用户 2017-1-11 11#
好精细的样子
康巴  Goggles认证用户 2017-1-11 12#
楼主很专业。。。
石榴姐  超级版主 2017-1-11 13#
liuxicaoMavic Pro2017-1-11 14:08
石榴姐没仔细看帖
这个是您换下来不要的云台对吧?云台太小了,如果精细拆装和维修,难保日后再出现其他的故障和问题,您也应该清楚,对于我们付费维修的部件,我们是按照新品延续保修的。
黑猫不黑  Mavic Pro认证用户 2017-1-11 14#
  拆了保修怎么办呀!
爽飞不如赖活  Mavic Pro认证用户 2017-1-11 15#
动手能力真强
zhanghang  Osmo Pocket认证用户 2017-1-11 16#
真的要感谢楼主的分享,否则根本看不到云台的结构!
新太阳  Mavic Pro认证用户 2017-1-11 17#
这个是精华贴~~~~
阿波罗  Mavic Pro认证用户 2017-1-11 18#
楼主啊,你这个是付费维修的是吗?想问一下,你换了云台,这个坏的云台是没有寄过去还是维修好了后,这个坏的是一起退还给你的?
楼主  Mavic Pro认证用户 2017-1-11 19#
石榴姐超级版主2017-1-11 15:16
这个是您换下来不要的云台对吧?云台太小了,如果精细拆装和维修,难保日后再出现其他的故障和问题,您也应该清楚,对于我们付费维修的部件,我们是按照新品延续保修的。
有道理 了解了
楼主  Mavic Pro认证用户 2017-1-11 20#
阿波罗Mavic Pro2017-1-11 18:52
楼主啊,你这个是付费维修的是吗?想问一下,你换了云台,这个坏的云台是没有寄过去还是维修好了后,这个坏的是一起退还给你的?
大疆维修是会退还坏件的
楼主  Mavic Pro认证用户 2017-1-11 21#
新太阳Mavic Pro2017-1-11 17:14
这个是精华贴~~~~
谢谢
楼主  Mavic Pro认证用户 2017-1-11 22#
zhanghangMavic Pro2017-1-11 17:03
真的要感谢楼主的分享,否则根本看不到云台的结构!
我也是自己好奇啊
楼主  Mavic Pro认证用户 2017-1-11 23#
flynow2017-1-11 13:47
就和汽车4s一样啊,维修都是换模块,否则人员培训,物料供应,管理成本估计要上涨无数。。。
也是哈哈 有道理
楼主  Mavic Pro认证用户 2017-1-11 24#
如影随行Mavic Pro2017-1-11 13:52
楼主的云台怎么没有相机啊。
因为相机换到新云台上了 这个是修完剩下的
eros819小马甲   2017-1-11 25#
这个拆解可以,能顺便把镜头部分拆了不,想看看镜头那块
小号防和谐,大胆回一切
一点点的空  Mavic Pro认证用户 2017-1-26 26#
单独更换对技术要求高,索性就全部换了
fans901aec08   2017-2-7 27#
楼主维修一共花费多少?我也是摔断了排线
Format  Mavic Air认证用户 2017-2-15 28#
遇到了同样的情况...刚炸的鸡,云台完全脱落,后臂外壳断裂...但机器和云台都好像没事,没有变形,电机能转...就是云台的排线扯断了,真的不能换排线吗?楼主修了多少钱??
121038517  Mavic Pro认证用户 2017-2-16 29#
楼主,我的云台有一处开裂了,不知道你这个配件有意转让吗?谢谢
121038517  Mavic Pro认证用户 2017-2-16 30#
另外还想了解一下整个云台的材质是什么的?
楼主  Mavic Pro认证用户 2017-2-16 31#
fans901aec082017-2-7 22:57
楼主维修一共花费多少?我也是摔断了排线
云台单独是369元
楼主  Mavic Pro认证用户 2017-2-16 32#
121038517Mavic Pro2017-2-16 17:58
另外还想了解一下整个云台的材质是什么的?
你这个应该是质量问题吧 可以走售后吧
楼主  Mavic Pro认证用户 2017-2-16 33#
FormatMavic Pro2017-2-15 07:18
遇到了同样的情况...刚炸的鸡,云台完全脱落,后臂外壳断裂...但机器和云台都好像没事,没有变形,电机能转...就是云台的排线扯断了,真的不能换排线吗?楼主修了多少钱??
换整个云台不含相机是369
楼主  Mavic Pro认证用户 2017-2-16 34#
121038517Mavic Pro2017-2-16 17:58
另外还想了解一下整个云台的材质是什么的?
除了你这个裂了的盖子是塑料的 其他的都是金属
121038517  Mavic Pro认证用户 2017-2-16 35#
liuxicaoMavic Pro2017-2-16 20:25
你这个应该是质量问题吧 可以走售后吧
这么小的问题,我不想想返厂了,琢磨自己搞定就算了
121038517  Mavic Pro认证用户 2017-2-16 36#
liuxicaoMavic Pro2017-2-16 20:27
除了你这个裂了的盖子是塑料的 其他的都是金属
你只更换了云台没有换镜头是吗?
hzqq99   2017-2-20 37#
liuxicaoMavic Pro2017-2-16 20:26
换整个云台不含相机是369
楼主,有技术问题想和你讨论啊,我加你好友验证了,或者我们微信一下,我看你飞行记录,我们很近的。
bob0509  Mavic Pro认证用户 2017-2-22 38#
請教各位前輩!如何從主板模塊上的QR Code查飛機硬件資料?簡單說如何查主機板是否有換新品或是更換的是舊品維修過?(Mavic)
执玉檀奴  Mavic Pro认证用户 2017-2-24 39#
121038517Mavic Pro2017-2-16 17:58
另外还想了解一下整个云台的材质是什么的?
你指那片部件是塑料的,只承担保护相机连线的功能,不承担任何应力。 只要不蹭到旁边那个俯仰的部件完全没必要修。
sck1ng  Mavic Pro认证用户 2017-4-12 40#
楼组厉害了~
